[原创]有关金属壳密封精密线绕电阻

用20k的省啊，这样一个位只要4只20k和1只10k共5只就可以组成0、10k、20k、30k、、90k，否则要9只。

老大，HIOKI 3442市场价要RMB 1800，最终成交价也要差不多1150～1200，但这个卖家居然一口价79。二手价也太低了点吧？
有点不可思议，建议好好考虑考虑。

HIOKI的东西很不错，但这个卖家值得商榷。

[ 本帖最后由 alex.quan 于 2008-6-30 16:28 编辑 ]

还得麻烦老大给指点指点，我的312A修好了，想自己做个一百分频的分频器，把测量频率扩大到一G。看了一篇资料，上面用了一块一百分频的微波分频器AD829，可我在网上一查居然是运算放大电路。
还得麻烦老大给介绍几种一百分频的微波分频电路。还有放大整形电路都有哪几种？

AD829是ADI（模拟器件）的OP（运算放大器）！你首先要将高频信号放大或者波形整形成方波，然后进行分频！分频可以考虑用MC12013或者MC12040等！

http://auction1.taobao.com/aucti ... 529f7cf790352.jhtml

http://www.taobao.com/view_image ... jM%3D&version=2

麻烦老大给看下这个电阻有什么特点，１１０毫欧，这电阻的温度系数、老化率怎么样？阻值这么主要用在什么地方。

http://auction1.taobao.com/aucti ... 529f7cf790352.jhtml
http://www.taobao.com/view_image ... jM%3D&version=2
麻烦老大给看下这个电阻有什么特点，１１０毫欧，这电阻的温度系数、老化率怎么样？阻值这么主要用在什么地方。

老大，有没有搞定，我可以解决www.sanxingshiye.com，呵呵，如果还需要，没有数量限制
你贴的这家差不多是作坊

原帖由 051688 于 2008-7-21 22:46 发表
http://auction1.taobao.com/auction/item_detail-0db1-e25d80e4fedae5ef446529f7cf790352.jhtml
http://www.taobao.com/view_image.php?pic=Wx0GGlFDXA1VUwMBWx0SCwkNGRFcVxxQW1UcCxMFRBkDCFdVV1cRRhpXRDhHKkxhUGts ...

才看到。这是测量电流用的，1%还算可以，温度系数和老化都大约是几十个ppm吧。
更好的比如0.1%的。

lymex你好，做电阻标准装金属盒里，是否可已用PE泡沫来隔热，已减少外界温度对电阻的影响。

http://www.gfjl.org/thread-7590-4-2.html

已经看到了。

[ 本帖最后由 GRN 于 2008-11-29 00:29 编辑 ]

原帖由 GRN 于 2008-11-28 23:36 发表
lymex你好，做电阻标准装金属盒里，是否可已用PE泡沫来隔热，已减少外界温度对电阻的影响。

可以的，有些标准电阻就是这样做的，比如SR104。我在做我的三合一电阻（1k、10k、100k）的时候也是用了泡沫。

但也有电阻不这样做，比如IET的、Fluke的742。事实上，空气也是热的不良导体，装了泡沫的好处是减少对流。

隔热是必要的，起作用是减少短期的变化，比如人走风吹，或者空调控制温度的短期的不稳定。但是，电阻测量前要有一个稳定的时间，最后电阻内部温度要达到环境温度才好测量。所以，要想减少温度的影响，要么把电阻的温度系数做的尽可能的小，要么把环境温度稳住。

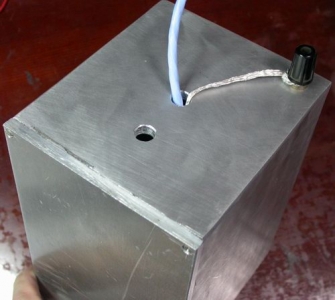

前天我还在测试一个双壁标准电阻（结构类似BZ3），这样的电阻被设计成在油槽里工作，用恒温油的不断流动来保持电阻的恒温、带走电阻产生的热量（尽管很小，比如10mW）。但我测试时就没有这样的条件，只能用一个厚铝箱把电阻包起来做热惰并均温，同时外边用纸箱+泡沫进行热隔离。

昨天淘了一个小小的半导体制冷箱，开关电源坏了，今天修好了，内容积有210mmX140mmX135mm，电源反接制热，晚上通电1.5小时从室温23.5度降到-2.8度，反接制热还没有试，应该问题不大，准备在里面加一小风扇，加快空气的扰动，再加一热电偶做温度控制，准备用来测电阻的温飘系数，虽然精度不是很高，但比没有强，简易恒温箱，打字慢，所以基准群那边也没去，日后还有问题要请你多多指教。

关于电阻保温的问题，还有个疑问，电流通过电阻会产生热量，随然很小，但累积（比如长时间通电）会曾加温飘系数，如像742，那就要保持测量室温恒定，这也是个矛盾。

油槽我还没见过，但原理可已理解，有一泵来循环油，要一套精准的恒温控制，可能要控制在0.000几个ppm范围内，看来这套系统关键是温控，这又要牵扯到控制精度的问题了，又是一个课题了，是不是准备再开个新课题，再来个DIY。

再有一点，电阻在装盒后基本室温恒定时的测量值，和电阻保温装盒后的测量值有多少差别，还有在电阻保温装盒后长时间通电的测量值和初始值会有多少差别。

这样的恒温箱还是不错的，我很早就想弄一个，但看了实物后感觉有个缺点，就是缺少温度的载体，也就是能够缓冲热量的大热容的东西，这样在调节的时候才能有惰性。油槽的载体是热容量非常大的油，厚铝盒子都赶不上。加风扇是好想法。但恐怕其控制部分要改造，原来的很可能就是个开关控制，加上电就制冷，达到温度就断开，这样波动就非常大，要改成PID的。

电阻发出的热量会散走，这样会有温升。比如742A的电阻的热阻（从电阻芯到环境）大约是每瓦1度，而很多电阻在测量的时候是0.01瓦，这样内部温度就比外部环境高0.01度，这个对于空气电阻来讲是可以忽略的，因为742的温度系数小（小于0.1ppm/K），影响完全在0.01ppm之内，因此都不进行内部测温（也没有温度计的孔）。

油槽的控温至少是0.01度，甚至是0.001度。是因为以前的标准电阻温度系数大，达到10ppm/K左右，因此0.01度就是0.1ppm的差别。油槽的照片比较难找，从事精密计量的可以接触到，我后面有几张国外的。

最后一个问题不明白。差别肯定是有的，主要来源是温度系数、中短期变动/老化 和接触热电动势。要分别分析和测试的，并试图隔离、减少到最小。高精密电阻的测量都是对比/替换法，需要有个参考标准，最后的结果只是与参考标准比，相差多少，而不是直接读出阻值。

看来容积小了其热惰性也会很小，因以前没搞过这些，也没有注意过，只是想这总比没有强点，买了很多线绕电阻，都是20-30年前的，0.1-0.01的，不知这些电阻对温度有多大影响，想测一下，用来做电压电阻基准用，好电阻很贵而且也很难买，本身在自己动手的过程中就是个很好的学习过程，接线柱用的是拆吉时利表的接线柱，是铜镀金的那种，和你的那种很像，随是拆机的，但总比目前市场上能买到的强很多，慢慢搞起来，不懂的再来请教你，谢了。

老线绕不会太差，但也不会太好。温度系数大多在5到30ppm/K之间

老线绕不会太差，但也不会太好。温度系数大多在5到30ppm/K之间

正是因为不是太好，所以想做保温，这样相对稳定的温度，会飘的比较少，最近较忙，过段时间做好了，向你汇报。

一直想做一个恒温精度在0.1度的控制箱，但是不知从何下手。

想制作一个校验万用表的基准电压源，不知从何下手

不知那里有高精度绕线电阻卖，想DIY一个电压基准

不知那里有高精度绕线电阻卖，想DIY一个电压基准

采用风扇来循环空气，用三极管感应温度，制冷片全桥式驱动。温度短期稳定性应该还行。

我的一些理解：
1、线绕电阻不是最好的电阻，而且其老化和温度系数与加工过程关系很大；
2、恒温只解决温度系数问题，但基本与老化无关。恒温再好，也不解决长期漂移的问题；
3、金封的线绕，长期漂移可以做的不错，但也有不好的。基本上是5ppm到10ppm每年；
4、要想长期漂移做的好，目前（2007年以后）最可行、最彻底的方法，就是采用Vishay的新近生产的某些VHP系列电阻，老化可以优于惊人的0.5ppm/年！

有关这最后一点，我正在写一文章，不日将发在这里。

你这几篇大作，已拜读几遍了，有时间还要再看，我觉得很多文章是要反复多次来读的，慢慢体会才会有更深的理解。

你说的那电阻确实好，但那价格也很好，看来对我们这些发烧友来说，还是有一定难度。

对线绕电阻我有几方面的理解：1.一般金属在它成型后的最初阶段，内部应力变化最大，这种变化会随时间的推移而越来越小，这就像机床的床身，要进行失效处理，就是放在露天任凭风吹日晒雨淋，让它内部应力随时间而慢慢释放，用这样的材料做出的产品精度变化会很小，例如像瑞士的机床，例如日本有一款（河野牌）六弦琴，它用的木材都是放置很多年后，再经过严格挑选，才可以用的，这都是早些年的做法，而近代的做法是进行人为的失效处理，好处是大大缩短了失效过程的时间，坏处是不如早年那种自然失效的效果稳定。
2.同理，线绕电阻的金属丝，也会这样，温飘那是金属丝本身的材料组合后自身的性质问题，想改变，这不是自己可解决的问题，那是金属配比的问题，但金属丝内部应力的变化，我认为就是老化的变化，我手头买了这种老线绕点阻有几百个，它门的年代都在20-30年了，我认为它门的变化会比较小了，再就是准备进行3组同批次产品试验，一组不处理就进行基本恒温测试，一组进行冷冻后再加温处理过的测试，一组通电加载老化后的测试，想找出一些经得起考验的电阻来做基准。进口老金封电阻稳定除自身金属丝材料好以外，再就是它自身的金属外壳，有一定的厚度，相对平衡了电阻内部的温度变化，我认为这就是金封电阻温飘小的原因，而国产的线绕电阻，很多是环氧外壳，这本身就是个保温壳，散热不好，再还有国产金属外壳的线绕电阻壳很薄，起不了多少平衡温度的作用，这也就是为什么国产线绕电阻温飘大的原因，当然了，像vishvy电阻是用了现代高科技金属材料严格加工，所以到了如此精度，这种差距不是国产电阻一朝一夕，一蹴而就可改变的，瞎扯了半天，只是本人的一点愚见，请多多指教。

线绕电阻的老化其实可以归结为3个原因：
1、线材本身，这个您讲的很透
2、线材受力的变化。线材的漆皮、灌漆都是有机物质，时间一长必定老化，对线材的力就会变，电阻因此也会变
3、线材表面因潮湿等氧化。这个有时很要命的，尤其是高阻，线材表面积很大，环氧外壳根本隔离不了潮湿空气的缓慢进入。
因此，要老化小，除了线材要选好并处理好外，绕制的时候要松绕，并且要环境密封（Hermetically Sealed）。

另外有关温度系数，测试时应该是很小的功率，同时要达到不同的恒温点来测试，此时就与密封的方法没什么关系了。
温度系数的大小，与线材本身的关系最大，但也与其它因素比如骨架和绕制方法有关。例如绕的太紧了就受力大电阻丝被拉伸，加热后电阻丝膨胀的快骨架（一般为瓷）膨胀的小，这样受力就小了，引起电阻变化。

最后，温度-电阻曲线一般是2次的，即线是弯曲的，弯曲的程度与β系数直接相关，比如锰铜的大约为-0.6ppm/C2，而且这个与热处理等无关，是材料固有的。β系数的存在似的温度变化时，切线温度系数也变化。所以，测试温度系数都要至少取3个温度点来进行。要减少β系数只能换线材，比如用Evanohm，其β系数大约为锰铜的的1/20。现在高标准的电阻大多是用Evanohm做的。
